首圖不符，不過上周跟這周也差不多阿哈哈，出現這個圖就代表會講一些跟3D列印相關的消息

本週二參加了由通業技研主辦的「3D逆向智能檢測 驅動產學數位整合轉型」研討會

現場除了展示手持式3D掃描儀以外，也介紹了參數化逆向工程軟體的操作，以及工業型3D列印機

最後 Stratasys 向大家介紹 2017 年最新發表的3D列印機和列印材料，這部分我們留到下一篇再介紹

對3D掃描儀器有興趣的話就往下看吧！

( PS. 照片都是直接翻攝DM，看不清楚的話可以直接上他們的官網查詢哦 )

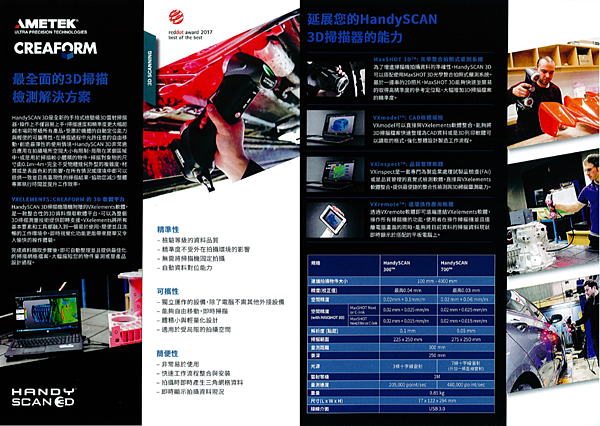

首先展示的是 CREAFORM 出的手持式掃描儀 - HandySCAN 700

這台 HandySCAN 700 的代理商是愛光科技，總公司在高雄仁武區，分公司在台北

( 龍顥光學也有在販售這台，公司也一樣位於高雄仁武區 )

使用時被測物需要貼定位點，如果不能貼也沒關係，貼在周圍的物件上也可以

被測物可以手拿或者平放在桌上，另一手拿取 HandySCAN 700 進行掃描

一次會發出14條交叉的雷射光，可掃描物件大小為100-4000mm，一公尺範圍內的精度是2至3條

掃描的速度非常快，一個長寬30公分左右的蓋子可以在一分鐘內掃描完成，連深孔都可以掃到

配合 CREAFORM 的 3D 軟體平台 VXELEMENTS，可以快速擷取掃描檔案並最佳化網格

CREAFORM 的官方影片，他掃描的速度實際就是這麼快，影片速度沒有調整

被測物除非是透明的，否則不管深色、高亮度還是高反光度，全部都可以被掃瞄的到

假如你手拿個被測物在掃描，軟體會自動判定你的手和被測物是兩個物體，最後可以很容易的移除不需要的地方

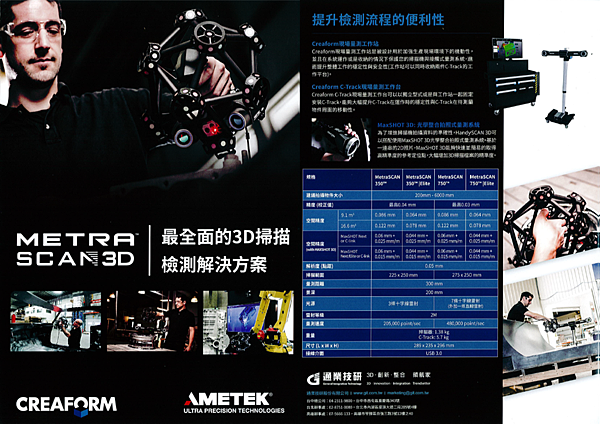

接下來現場展示的是CREAFORM 的 METRASCAN，這台要搭配 C-Tracke光學追蹤器

這台的功能和上述的 HandySACN 類似，精度每公尺2-3條，掃瞄範圍較大 (200-6000mm)

特別的是可以搭配 HandyPROBE Next 接觸式探針系統，去精準量測深孔

CREAFORM 的官方影片，即使是高反光度的金屬表面也可以掃描

使用這種手持式的掃描儀就不用在意掃描物體的大小，也可以更加靈活的以多角度多方向去做掃描

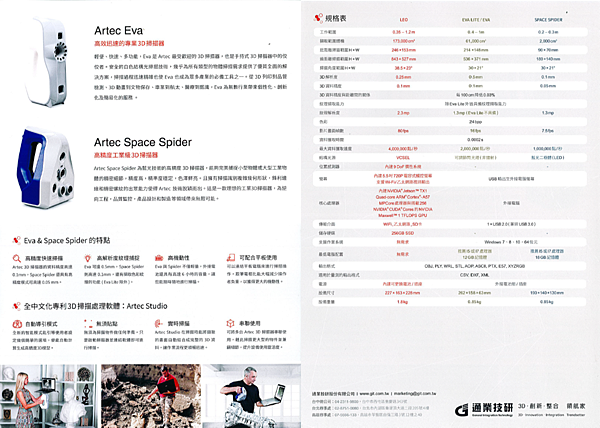

現場有擺出藍色這台 Artec Space Spider，不過沒有實際使用

使用光源為 LED，據說這台的強項在色彩以及表面紋理的讀取，且使用時被測物不需貼定位點

做逆向掃描最重要的不是掃描器而是軟體阿！

Geomagic Design X 的網格功能非常強大，可以直接分析網格並且分類，快速建立同類型曲面

可以將檔案保存為 IGES 或 STEP，可以直接使用 CAD 軟體進行編輯

且和目前主流CAD軟體如 NX、SolidWorks、Inventor 、ProE、Mastercam 等都有相容

另外以 NX 來講，曲面建模的能力也是非常強大

分析網格後可依照網格圖型建立簡單的曲面、平面、圓弧、圓柱等，曲面建立好就可以進行參數修改

對於做模具開發的人來講非常實用！

目前的手持式掃描設備雖然精準度已經提高，但小於20-30cm以下的物體的解析度仍較差

若需要有掃描小物件的需求，可以考慮固定式的3D掃描儀，例如品家國際儀器的CRONOS3D DUAL

採用拍照的方式快速蒐集點雲模型，精準度高，也是不錯的選擇

下一集將介紹 Stratasys 2017 最新研發的3D列印材料，敬請期待～～
